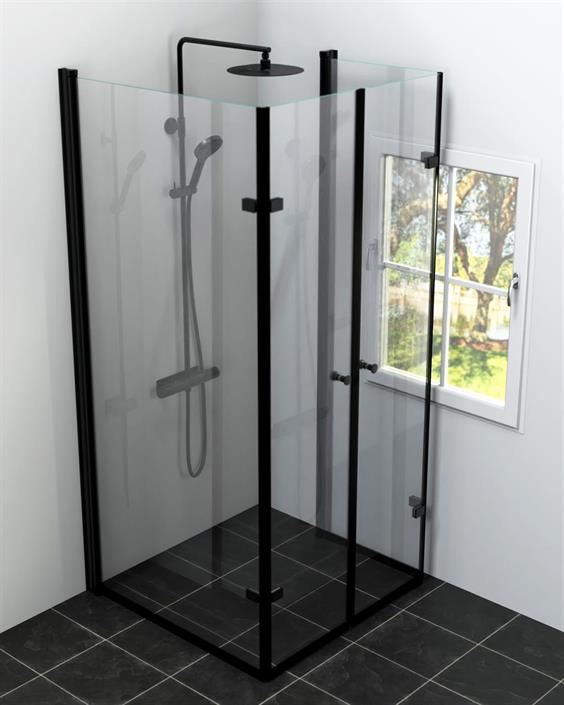

Cyclone Dusch/Fönster 90x90cm, Klar, Svart Matt

Fönsterlösning ( fönstermontering)

Se monteringsanvisning sidan 4 (PDF) för val av glasstorlekar

Tillvägagångsätt:

1. Välj först storlek på långa glaset (Dörr 1: CL1) i kolumn 1(Dörr 1) i tabellen för att specificera duschutrymmets storlek(Se PDF).

2. Mät utrymme mellan hörn och fönsterkarm och dra av 15mm, mått a måste vara kortare än detta värde. Se kolumn 2.

3. Önskas extra påbyggnadsprofil(+30mm) TB-C100PR bakom dörr 1 eller dörr 2 adderas a och c måttet med motsvarande värde(+30mm)

4. Välj främre glasen (CL2). De finns i 2 storlekar, 35cm och 45 cm. Val av främre glas ger c måttet. Se längst ner på sidan 4 i PDF.

Det långa glaset(Dörr1:CL1) monteras parallellt med fönsterglaset(Dörr 2: CL1) med 90° lyftgångjärn. De två parallella glasen har två kortare ledade glas(CL2) som möts med magnetlist och bildar ett inneslutet duschhörn. Produkten består av två vikbara glasdörrar (6 mm säkerhetshärdat glas). Vägggångjärnen lyfter dörren när den öppnas (inåt/utåt), 5mm. Gångjärnet mellan glassen gör dörrarna ledade och gör att dörrarna kan mötas. Varje dörr har en led vid vägginfästningen med rotation (+/-90°)och ett gångjärn mellan glasen som viker dörren (dubbelvikt), och kan räta glasen i linje med varandra. Rejäla magnetlister håller dörrarna stängda. Svart Matt dropplist TB-C101 medföljer. Påbyggnadsprofil TB-C100PR-BM finns som tillbehör för att utöka mått(+30 mm) eller för att förenkla montering vid utanpåliggande rör. Mjuk, svart matt, list tätar mot väggen, duschväggen kan justeras upp till 20mm i väggprofilen.

Typ: Raka ledade dörrar
Glastyp: Klarglas
Ytfinish: Svart Matt

Höjd (total) 190cm.

CLF Monteringsanvisning (PDF)

CLU duschväggar kan limmas  (se liminstruktion PDF)
